TP型平面包絡環面蝸桿減速機是一種新興的傳動裝置，?具有承載能力大、?傳動效率高、?結構緊湊合理的特點。? 這種減速機可以廣泛應用于各種傳動機械中的減速傳動，?如冶金、?礦山、?起重、?化工、?建筑橡塑、?船舶等行業以及其他機械設備上。?其適用工作環境溫度為-40℃～+40℃，?輸入軸轉速不大于1500轉/分，?蝸桿軸可正反兩方向旋轉。?TP型平面包絡環面蝸桿減速機系列包括四種型式：?TPG、?TPU、?TPA、?TPS，?其中TP-平面包絡環面蝸桿組合為A:TPG-通用型平面包絡環蝸桿減速器，?蝸桿可以位于蝸輪之上、?之下、?水平側或垂直側。?這種減速機的設計和制造遵循中華人民共和國機械行業標準JB/T9051-1991，?確保了其在各種應用中的可靠性和效率。?
此外，?平面二次包絡環面蝸桿渦輪減速機符合國家標準(GB/T16444-1996) (GB/T164446-1996)，?制造精度符合國家標準(GB/T16445-1996)。?這種減速機通過兩次包絡運動形成蝸桿和蝸輪，?具有高齒面硬度、?良好的動壓油膜形成及保持性，?齒面接觸面積大于70%，?確保了高效的能量轉換和傳輸。?
綜上所述，?TP型平面包絡環面蝸桿減速機以其高效、?緊湊和可靠的性能，?成為多種工業應用中的理想選擇。?
型號與標記示例

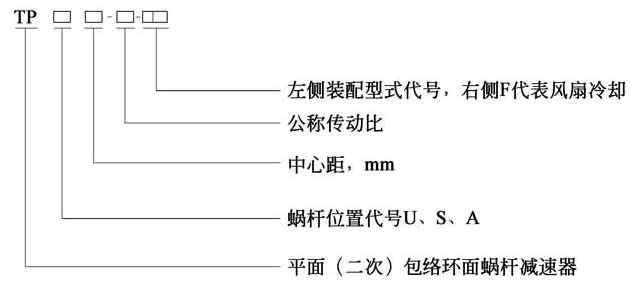

1 型號
標記示例
例 蝸桿在蝸輪之下, 中心距為200mm, 公稱傳動比為10, 第二種裝配型式, 有風扇冷卻的平面 包絡環面蝸桿減速器: 減速器 TPU200 - 10 - 2F JB/T 9051—1999
TP型平面包絡環面蝸桿減速機基本參數
中心距a （mm）
型號 | 中心距a | |||||||||||||
TPG | 系列 | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — |
第二系列 | — | — | — | — | — | — | — | — | — | — | — | — | — | |
TPU | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPS | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
TPA | 系列 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 | — | 500 |
第二系列 | — | 140 | — | 180 | — | 224 | — | 280 | — | 355 | — | 450 | — | |
注：優先選用系列，表中第二系列的中心距僅提出型式規格。
減速器的公稱傳動比i
型 號 | TPG TPU TPS TPA | ||||||||
公稱傳動比i | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 |
蝸桿螺旋線方向 為右旋。

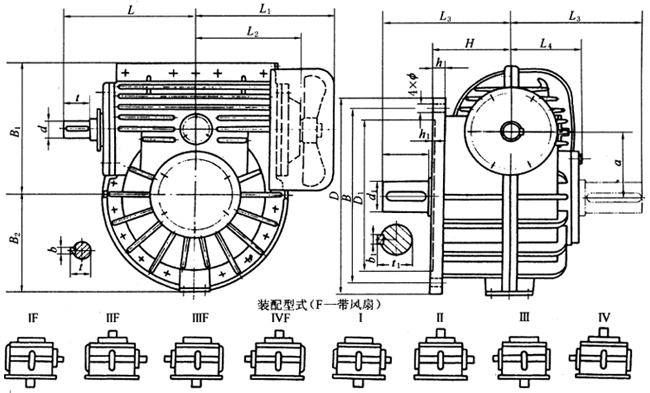

TPS125、TPS160、TPS200、TPS250、TPS315、TPS400、TPS500、通用型減速機形式及外形尺寸
TPS通用型減速器形式及外形尺寸
型號 | a | （Ф） D | （Ф） D1 | h1 | （Ф） B | B1 | B2 | H | L | L1 | L2 | L3 | L4 | l | l1 | d | d1 | b | b1 | t | t 1 | h | Ф | 質量 （kg） |
TPS125 | 125 | 380 | 280 | 6 | 330 | 265 | 193 | 180 | 307 | 280 | 203 | 320 | 175 | 82 | 140 | 40 | 70 | 12 | 20 | 43 | 74.5 | 25 | 19 | 170 |
TPS160 | 160 | 530 | 380 | 10 | 470 | 338 | 268 | 200 | 375 | 365 | 280 | 375 | 190 | 82 | 170 | 50 | 85 | 14 | 25 | 53.5 | 90 | 40 | 24 | 290 |
TPS200 | 200 | 650 | 480 | 10 | 580 | 405 | 335 | 250 | 425 | 436 | 330 | 400 | 210 | 82 | 170 | 55 | 95 | 16 | 28 | 59 | 101 | 40 | 32 | 530 |
TPS250 | 250 | 800 | 600 | 12 | 700 | 495 | 400 | 280 | 530 | 520 | 406 | 495 | 270 | 105 | 210 | 65 | 120 | 18 | 32 | 69 | 127 | 50 | 35 | 930 |
TPS315 | 315 | 920 | 710 | 15 | 820 | 623 | 460 | 355 | 630 | 605 | 492 | 600 | 340 | 130 | 250 | 80 | 140 | 22 | 36 | 85 | 148 | 65 | 39 | 1300 |
TPS400 | 400 | 1100 | 850 | 15 | 1000 | 740 | 550 | 420 | 720 | 692 | 540 | 720 | 405 | 165 | 300 | 100 | 180 | 28 | 45 | 106 | 190 | 75 | 48 | 2450 |
TPS500 | 500 | 1340 | 1060 | 20 | 1200 | 920 | 675 | 530 | 850 | 845 | 680 | 840 | 488 | 165 | 350 | 110 | 200 | 32 | 45 | 117 | 210 | 90 | 56 | 3850 |
